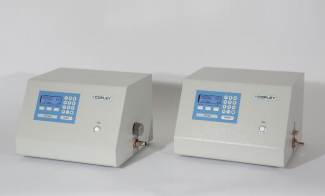

TPK 100i – Critical Flow Controller

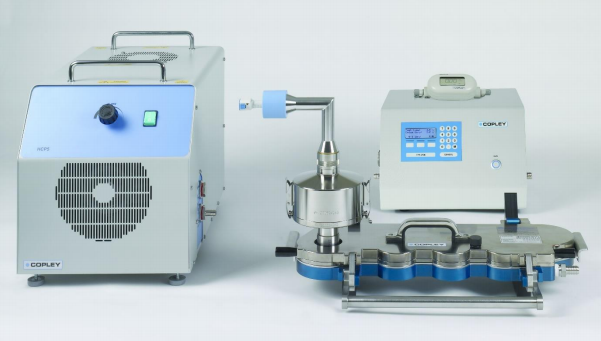

TPK 100i临界流量控制器是第三代新型产品,可提供(并记录)干粉吸入剂(DPI)的递送剂量均一性(DDU)试验和空气动力学粒径分布(APSD)测量采用的所有关键参数。 本产品也可用作呼吸致动控制器(BAC),以根据欧洲药典0671和美国药典第1602章,测试配有储雾罐/单向阀储雾罐(VHC)的定量吸入气雾剂(MDI)和呼吸致动MDI。
Simplified workflow with user-guided test set-up
Automatic calculation of test duration from volume and flow rate
Device (inhaler) flow resistance calculator
User warned if sonic flow conditions are not met
Extensive data output options
产品特点
- 符合规格 – 欧洲药典 第2.9.18章和美国药典章节 <601>
- 借助“电传操纵”流量控制阀实现自动化操作
- P1, P2, P3, PD与PA测量
- 用于控制电磁阀的集成定时器
- 两路/两端口电磁阀
- 4行LCD显示器显示所有参数
- 发光启动按钮与多功能键盘
- P1范围:0-15 kPa,解析度:0.01 kPa
- P2(和PA)以及P3范围:0-120 kPa,解析度:0.1 kPa
- 定时器工作范围:0-600.0秒,解析度:0.1秒
- 电磁阀打开/闭合时间:25/25毫秒
- 高速自动试验设置功能
- 自动计算P3/P2比(声波流)
- 设置并计数试验启动次数
- 外部温度/湿度传感器模块
- 流量计DFM4和DFM 2000接口
- 用于数据输出的USB打印机接口
- 用于远程致动的TTL接口(脚踏开关/ MDI致动传感器)
- 用于数据输出和远程致动的USB接口
- 用户校准功能
- 储存校准时间/日期
- 撞击器总压差功能(PD)
- 储雾罐/单向阀储雾罐VHC试验启动延迟功能
- 全自动原位撞击器泄漏试验功能(通过/失败)
- 试验设置期间自动设置P1或流量(Q)
- 根据体积和流量自动计算试验时间
- 每次启动时测量和记录P1和P3/P2
- 入口/管道流量计模式
- 如果P3/P2 > 0.5,Q > 100升/分钟并且偏离设定值Q > 5%时,发出警告
- 报告:试验设置, 运行试验, 泄漏试验,压差和校准
TPK 100i User Interface
- Guided test set-up process
- Target v Actual test parameters (before test run)
